BRAX GRAPHIC GX2000 SL – Amplifier Hi-End Class AB 2 kênh công suất lớn
Thiết kế kỹ thuật – Ampli Class AB 2 kênh thuần Hi-End
BRAX GRAPHIC GX2000 SL là ampli Hi-End 2 kênh thuộc dòng GRAPHIC của BRAX, được phát triển dành cho những hệ thống âm thanh xe hơi yêu cầu công suất lớn, khả năng kiểm soát loa tốt và chất lượng khuếch đại ở mức cao.
GX2000 kế thừa tinh thần của BRAX X2000 – một trong những dòng ampli đã tạo dấu ấn cho BRAX trong phân khúc Car Audio Hi-End.
Ở thế hệ GRAPHIC, BRAX tiếp tục lựa chọn cấu trúc Class AB thuần, đồng thời loại bỏ gần như toàn bộ những chức năng không trực tiếp phục vụ nhiệm vụ khuếch đại.
GX2000 không tích hợp crossover, HPF, LPF, bass boost hay các bộ xử lý âm thanh bên trong.
Điều này có chủ đích.
Trong một hệ thống Hi-End hiện đại, DSP rời sẽ đảm nhiệm crossover, EQ, phase và time alignment. GX2000 chỉ tập trung vào nhiệm vụ nhận tín hiệu analog và khuếch đại nó tới loa với mức sai lệch thấp nhất có thể.
Phiên bản GX2000 SL sử dụng màu Silver kết hợp phần tản nhiệt Long, phù hợp với những hệ thống BRAX được thiết kế theo phong cách đồng bộ cả về thiết bị lẫn cách hoàn thiện rack ampli.

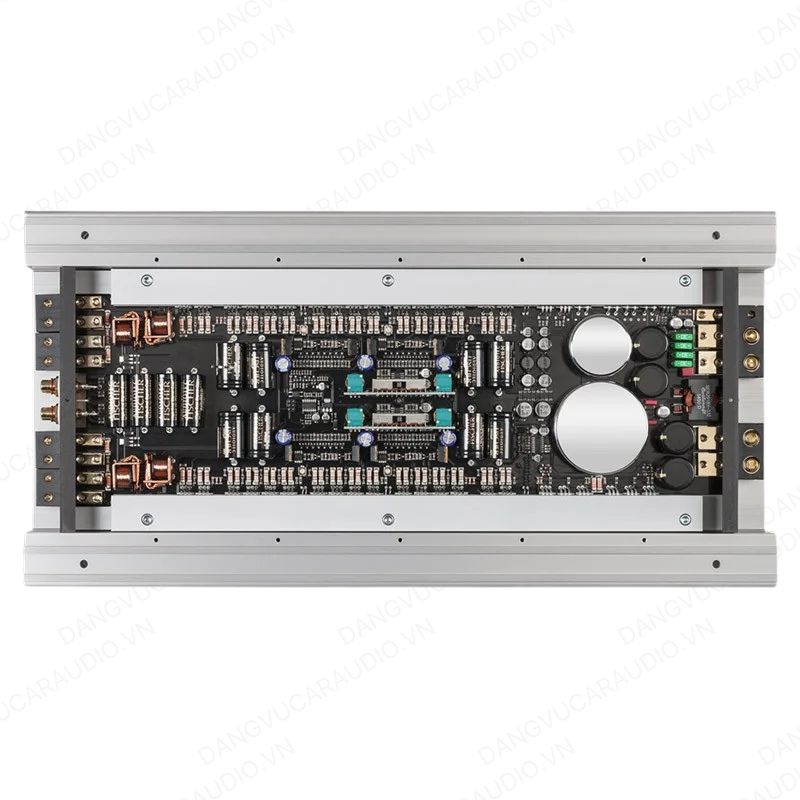

32 MOSFET lựa chọn thủ công – Giá trị nằm ở độ đồng đều linh kiện
Một trong những điểm đáng chú ý nhất trên BRAX GX2000 là cách hãng lựa chọn transistor cho từng ampli.
Mỗi GX2000 sử dụng 32 MOSFET Hi-End được lựa chọn thủ công.
BRAX không đơn giản lấy các transistor cùng mã linh kiện rồi đưa trực tiếp lên bo mạch.
Các transistor được đo bằng thiết bị do Audiotec Fischer tự phát triển và được phân loại thành hơn 300 nhóm khác nhau.
Mục đích là lựa chọn những transistor có đặc tính điện gần nhau nhất để sử dụng trong cùng một ampli.
Ở tầng khuếch đại công suất, sai số linh kiện có thể tạo ra sự khác biệt giữa các transistor và ảnh hưởng tới khả năng làm việc đồng đều của toàn bộ mạch.
Quy trình matching rất sâu của BRAX giúp giảm những sai lệch này ngay từ khâu sản xuất.
Đây cũng là một điểm cho thấy GX2000 không được phát triển đơn thuần theo hướng sử dụng linh kiện đắt tiền, mà hãng còn quan tâm tới cách từng linh kiện hoạt động cùng nhau trong một thiết bị hoàn chỉnh.
Công suất 2 kênh lớn – 530W mỗi kênh tại 2 Ohm
GX2000 chỉ có 2 kênh nhưng mức công suất của mỗi kênh lớn hơn đáng kể so với GX2400.
Ở tải 4 Ohm, ampli cung cấp 290W RMS mỗi kênh.
Khi tải xuống 2 Ohm, công suất tăng lên 530W RMS mỗi kênh.
Hai kênh có thể bridge để tạo ra công suất lên tới 1.060W RMS tại 4 Ohm.
Đây là mức công suất đủ lớn để GX2000 đảm nhiệm những driver khó kéo hơn như midbass, woofer hoặc một subwoofer SQ có cấu hình trở kháng phù hợp.
Tuy nhiên, với BRAX GX2000, giá trị không chỉ nằm ở con số Watt.
Một ampli có công suất lớn nhưng không kiểm soát tốt tải loa vẫn có thể khiến tiếng bass thiếu độ gọn, transient không rõ hoặc âm thanh mất sự ổn định khi chơi lớn.
GX2000 có damping factor trên 1.000, kết hợp tầng công suất Class AB và phần nguồn được thiết kế tương xứng với mức công suất trên 1.000W.
Đây mới là những yếu tố giúp ampli vừa có lực, vừa có khả năng kiểm soát driver.
Đặc điểm âm học – Tự nhiên, chính xác và giàu năng lượng
BRAX định hướng GX2000 theo phong cách tái tạo tự nhiên và chính xác.
Không sử dụng crossover hay những mạch xử lý phụ giúp đường tín hiệu bên trong ampli được giữ tương đối ngắn.
Các đầu vào tín hiệu sử dụng tụ tín hiệu cao cấp, trong khi linh kiện công suất được lựa chọn kỹ trước khi lắp ráp.
Với một hệ thống được phối ghép đúng, GX2000 có khả năng tạo ra nền âm sạch, độ động tốt và khả năng giữ cấu trúc âm thanh ngay cả khi hệ thống cần mức công suất lớn.
Ở dải midbass và woofer, công suất cùng damping factor cao giúp ampli kiểm soát màng loa tốt hơn.
Tiếng trống có thể đạt độ chắc, tốc độ và khả năng dừng tốt thay vì bị kéo dài không cần thiết.
Khi sử dụng cho midrange hoặc những driver Full Range cao cấp, nền nhiễu thấp và độ méo nhỏ lại giúp giữ những chi tiết nhỏ và sự tự nhiên của bản thu.
Tuy nhiên, GX2000 không phải một thiết bị có thể tự quyết định toàn bộ chất âm của hệ thống.
Nguồn phát, DSP, loa, cách lắp đặt, điện nguồn và quá trình tuning vẫn là những mắt xích quan trọng quyết định kết quả cuối cùng.
GX2000 và GX2400 khác nhau ở đâu?
GX2000 và GX2400 cùng thuộc dòng BRAX GRAPHIC và có khá nhiều điểm chung về triết lý thiết kế.
Cả hai đều sử dụng Class AB.
Cả hai đều sử dụng 32 MOSFET lựa chọn thủ công.
Cả hai đều loại bỏ crossover và các mạch xử lý không cần thiết.
Sự khác biệt lớn nằm ở cách phân bổ công suất.
GX2400 có 4 kênh, phù hợp khi cần điều khiển nhiều driver trong một hệ thống active.
GX2000 chỉ có 2 kênh nhưng công suất trên mỗi kênh lớn hơn đáng kể.
Vì vậy, nếu GX2400 phù hợp với tweeter, midrange, midbass hoặc một hệ thống 2-way active thì GX2000 lại đặc biệt phù hợp với những dải cần nhiều năng lượng hơn như midbass, woofer hoặc subwoofer SQ.
Trong một hệ thống cao cấp, hai mẫu ampli này cũng có thể được sử dụng cùng nhau thay vì lựa chọn một trong hai.
GX2400 đảm nhiệm những driver cần nhiều kênh.
GX2000 đảm nhiệm những driver cần nhiều công suất.
Đây là cách phối ghép khá hợp lý khi xây dựng hệ thống 3-way hoặc 4-way active sử dụng ampli rời cho từng dải.
Bridge 1.060W – Có thể sử dụng cho subwoofer SQ
Một điểm đáng chú ý của GX2000 là khả năng bridge hai kênh.
Ở chế độ này, ampli có thể cung cấp tới 1.060W RMS tại 4 Ohm.
Mức công suất này cho phép GX2000 đảm nhiệm nhiều mẫu subwoofer SQ công suất lớn.
So với một ampli mono Class D chuyên đánh sub, GX2000 đi theo hướng khác.
Đây vẫn là một ampli Class AB Hi-End được thiết kế để khuếch đại toàn dải.
Vì vậy, người chơi có thể sử dụng GX2000 cho midbass hoặc woofer, sau đó thay đổi cấu hình và bridge ampli để đánh sub nếu hệ thống yêu cầu.
Tuy nhiên, BRAX không công bố GX2000 hoạt động ở 1 Ohm và cũng không công bố bridge ở 2 Ohm.
Do đó khi sử dụng bridge cho subwoofer, cấu hình trở kháng cần được lựa chọn đúng để ampli hoạt động trong phạm vi nhà sản xuất thiết kế.
Nguồn điện – Phần không thể xem nhẹ trên GX2000
Một ampli Class AB có khả năng cung cấp hơn 1.000W cần một hệ thống nguồn tương xứng.
BRAX sử dụng các biến áp được phát triển riêng với vật liệu lõi hiệu suất cao nhằm cung cấp năng lượng ổn định cho tầng công suất.
Terminal nguồn được thiết kế rất lớn và có thể nhận dây nguồn tiết diện tới 50 mm².
Terminal loa hỗ trợ dây tới 6 mm².
Các điểm kết nối được mạ vàng nhằm giảm điện trở tiếp xúc và đảm bảo khả năng truyền dòng tốt trong thời gian dài.
Điều này đặc biệt quan trọng với GX2000 bởi ở những đoạn nhạc có dynamic lớn, dòng điện mà ampli yêu cầu có thể thay đổi rất nhanh.
Dây nguồn quá nhỏ, mass không tốt hoặc điện áp sụt nhiều tại ampli đều có thể khiến một ampli tốt không thể phát huy hết khả năng.
Vì vậy khi lắp GX2000, phần nguồn điện cần được tính toán đồng bộ với công suất thực tế của hệ thống.
BRAX IPC – Bổ sung năng lượng ngay gần tầng nguồn

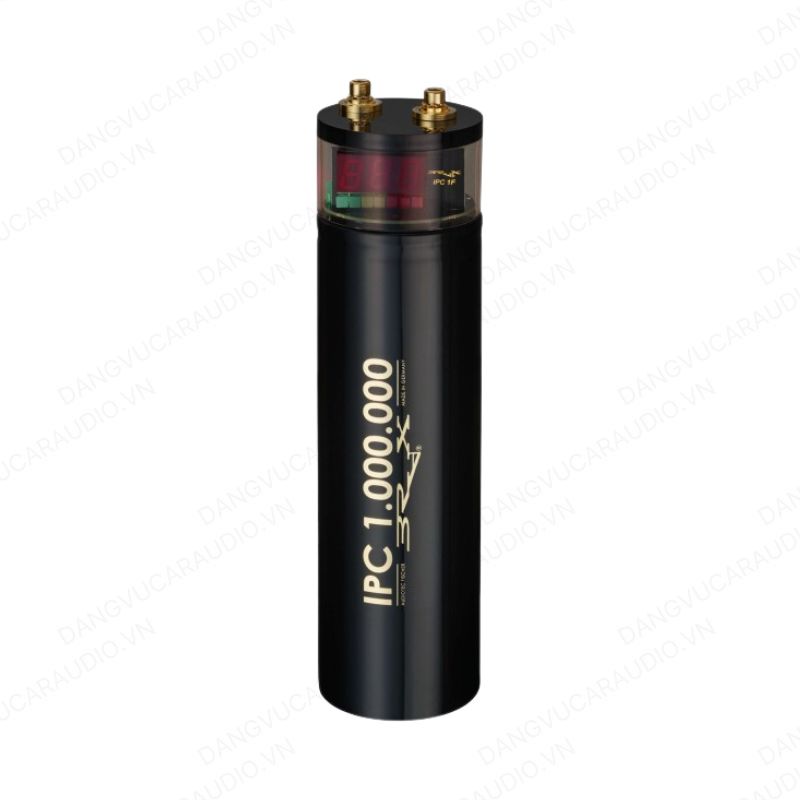

GX2000 có một terminal riêng dành cho BRAX IPC – Intelligent Power Capacitor.
Điểm đặc biệt là IPC không chỉ được đấu song song vào đường nguồn như cách sử dụng tụ bù thông thường.
BRAX thiết kế đường kết nối để IPC có thể hỗ trợ trực tiếp gần tầng switching transistor của nguồn ampli.
Việc đặt nguồn dự trữ năng lượng gần tầng cần dòng giúp giảm ảnh hưởng của điện trở dây dẫn và đường truyền khi ampli cần năng lượng tức thời.
Với một ampli Class AB công suất lớn như GX2000, đây là giải pháp đáng quan tâm nếu muốn xây dựng hệ thống nguồn hoàn chỉnh theo đúng hệ sinh thái BRAX.
Tuy nhiên, IPC vẫn chỉ là một thành phần bổ trợ.
Nền tảng quan trọng nhất vẫn phải là ắc quy, DC/DC hoặc máy phát, dây nguồn, mass và hệ thống phân phối điện đủ khả năng cung cấp dòng cho toàn bộ hệ thống.

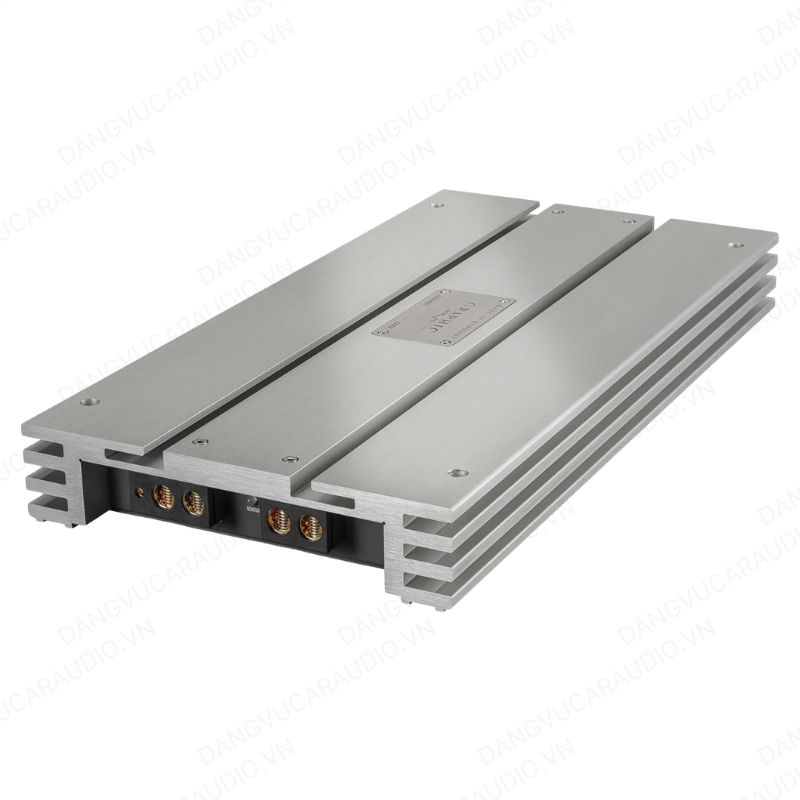

Phiên bản GX2000 SL – Silver Long Heatsink
GX2000 được BRAX cung cấp với nhiều lựa chọn về màu sắc và kích thước tản nhiệt.
Có hai màu cơ bản là Black và Silver.
Phần heatsink có lựa chọn Short hoặc Long.
Phiên bản GX2000 SL là cấu hình Silver kết hợp Long Heatsink.
Phần tản nhiệt dài không làm thay đổi công suất định mức của ampli nhưng tạo diện tích giải nhiệt lớn hơn.
Điều này có ý nghĩa với một ampli Class AB công suất cao, đặc biệt khi ampli phải hoạt động liên tục ở mức tải lớn.
Đổi lại, GX2000 SL là một thiết bị khá lớn và nặng.
Vì vậy trước khi lắp đặt cần tính toán vị trí rack, khả năng thông gió và không gian bảo dưỡng thiết bị sau này.
Đây không phải kiểu ampli phù hợp để giấu nhanh dưới ghế hoặc ép vào một vị trí nhỏ chỉ vì muốn tiết kiệm diện tích.
Không crossover – Một lựa chọn có chủ đích
GX2000 không có HPF.
Không LPF.
Không Bass Boost.
Không Subsonic.
Không chỉnh phase.
Với một ampli phổ thông, danh sách này có thể được xem là thiếu tính năng.
Nhưng với BRAX GX2000, đó lại là triết lý thiết kế.
Hãng xác định các chức năng xử lý tín hiệu nên được thực hiện bởi DSP hoặc bộ xử lý chuyên dụng phía trước.
Ampli chỉ tập trung khuếch đại.
Việc loại bỏ những tầng mạch không cần thiết giúp BRAX giữ đường tín hiệu đơn giản hơn và giảm số thành phần mà tín hiệu analog phải đi qua trước khi tới tầng công suất.
Đây cũng là cách xây dựng phù hợp với những hệ thống Car Audio Hi-End sử dụng DSP rời.
Ứng dụng trong hệ thống thực tế
BRAX GX2000 có thể đảm nhiệm nhiều vị trí trong hệ thống.
Một trong những ứng dụng hợp lý nhất là đánh một cặp midbass hoặc woofer công suất lớn.
Với 290W mỗi kênh tại 4 Ohm, GX2000 có đủ headroom cho nhiều driver Hi-End mà một ampli công suất nhỏ hơn có thể chưa khai thác hết.
Nếu driver sử dụng tải 2 Ohm phù hợp, công suất lên tới 530W mỗi kênh.
Trong một hệ thống 3-way hoặc 4-way, GX2000 có thể kết hợp với GX2400.
GX2400 đảm nhiệm tweeter và midrange.
GX2000 đảm nhiệm midbass hoặc woofer.
Một cấu hình khác là sử dụng GX2000 bridge thành mono để đánh subwoofer SQ 4 Ohm.
Cách lựa chọn phụ thuộc vào loa, công suất cần thiết và mục tiêu âm thanh của từng hệ thống.
Ưu điểm kỹ thuật
- Ampli Hi-End Class AB 2 kênh.
- Công suất lớn trên từng kênh.
- Bridge đạt trên 1.000W RMS tại 4 Ohm.
- 32 MOSFET Hi-End được lựa chọn thủ công.
- Transistor được phân loại thành hơn 300 nhóm trước khi lựa chọn.
- Damping factor cao, hỗ trợ kiểm soát driver tốt.
- Độ méo thấp và nền nhiễu tốt.
- Không tích hợp crossover và các mạch xử lý không cần thiết.
- Đường tín hiệu được thiết kế ngắn.
- Terminal nguồn mạ vàng hỗ trợ dây tiết diện lớn.
- Có terminal riêng dành cho BRAX IPC.
- Tản nhiệt nhôm kích thước lớn.
- Hỗ trợ hệ thống Start-Stop.
- Chế tác tại Đức.
Đối tượng phù hợp
BRAX GX2000 SL phù hợp với những hệ thống âm thanh đã có nền tảng thiết bị tương xứng.
Sản phẩm phù hợp với:
- Người chơi SQ và Hi-End Car Audio.
- Hệ thống sử dụng DSP rời và chạy active.
- Hệ thống cần ampli riêng cho midbass hoặc woofer.
- Driver Hi-End yêu cầu công suất và khả năng kiểm soát cao.
- Người muốn sử dụng ampli Class AB để đánh subwoofer SQ.
- Hệ thống sử dụng GX2000 kết hợp GX2400 cho từng nhóm driver.
- Xe demo hoặc xe thi đấu SQ cần ampli có độ ổn định và khả năng kiểm soát tốt.
Kết luận chuyên môn
BRAX GRAPHIC GX2000 SL là một ampli 2 kênh được xây dựng theo triết lý khá rõ ràng.
Không cố gắng tích hợp thật nhiều chức năng.
Không crossover.
Không DSP.
Không bass boost.
Thay vào đó, BRAX tập trung vào phần khuếch đại, nguồn điện, lựa chọn linh kiện và khả năng kiểm soát loa.
Với công suất 290W mỗi kênh tại 4 Ohm, 530W mỗi kênh tại 2 Ohm và khả năng bridge lên tới 1.060W tại 4 Ohm, GX2000 có thể đảm nhiệm từ midbass, woofer cho tới subwoofer SQ tùy cách xây dựng hệ thống.
32 MOSFET được lựa chọn thủ công, quy trình matching transistor rất kỹ, damping factor cao và phần nguồn lớn cho thấy BRAX không chỉ muốn tạo ra một ampli nhiều Watt.
Mục tiêu của GX2000 là cung cấp công suất lớn nhưng vẫn giữ được sự chính xác và khả năng kiểm soát mà một hệ thống Hi-End yêu cầu.
Phiên bản GX2000 SL với hoàn thiện Silver và Long Heatsink phù hợp với những hệ thống BRAX cao cấp, nơi ampli không chỉ là thiết bị cung cấp công suất mà còn là một phần quan trọng trong toàn bộ thiết kế hệ thống.
Phân phối tại Dang Vu Car Audio
Dang Vu Car Audio phân phối chính hãng BRAX GRAPHIC GX2000 SL. Chúng tôi hỗ trợ demo trực tiếp, tư vấn phối ghép loa – DSP – ampli – subwoofer và tuning DSP chuyên sâu cho từng cấu hình.
- Demo tại showroom
- Tư vấn phối ghép chi tiết: 0796696666
- Bảo hành chính hãng – hỗ trợ lâu dài
BRAX GRAPHIC GX2000 SL – ampli Hi-End Class AB 2 kênh công suất lớn, phù hợp cho midbass, woofer và subwoofer SQ trong những hệ thống âm thanh xe hơi cao cấp.
