Helix Impact ISM 400.2DSP | AMP sub 2×200W tích hợp DSP 1 kênh

Helix Impact ISM 400.2DSP | AMP sub 2×200W RMS @2Ω tích hợp DSP 1 kênh

Module ampli DSP dành riêng cho subwoofer

Helix Impact ISM 400.2DSP là module ampli 2 kênh tích hợp DSP 1 kênh, được Audiotec Fischer phát triển riêng cho việc bổ sung subwoofer trên ô tô.

Thay vì sử dụng một ampli rời lớn cùng bộ xử lý riêng, ISM 400.2DSP gom cả công suất và khả năng tuning sub vào một thiết bị rất nhỏ gọn.

Công suất RMS chuẩn:

• 2 × 130W RMS @4Ω
• 2 × 200W RMS @2Ω

Cấu trúc 2 kênh đặc biệt phù hợp với subwoofer dual voice coil 2×2Ω, trong đó mỗi kênh ampli điều khiển một voice coil riêng.

Class HD – 400W RMS cho sub 2×2Ω

ISM 400.2DSP sử dụng kiến trúc ampli Class HD của Audiotec Fischer.

Công nghệ này kết hợp nguyên lý của Class H và Class D, cho phép điện áp nguồn nội bộ thay đổi theo biên độ tín hiệu thực tế.

Mục tiêu là giảm tổn hao, hạn chế nhiệt và tạo ra công suất lớn trong một module có kích thước nhỏ.

Khi sử dụng với subwoofer 2×2Ω, ampli cung cấp tổng cộng 2×200W RMS, tương đương 400W RMS cho hai voice coil.

Hãng còn công bố mức Max. Output Power lên tới 460W RMS ở tải 2×2Ω, tuy nhiên đây không phải mức công suất RMS chuẩn nên không nên dùng làm thông số chính của sản phẩm.

DSP 64-bit dành riêng cho dải subwoofer

Bên trong ISM 400.2DSP là bộ xử lý tín hiệu 64-bit hoạt động ở tốc độ 295 MHz, đạt khoảng 1,2 tỷ MAC operations mỗi giây.

DSP hoạt động ở sampling rate 48 kHz.

Điểm cần hiểu đúng là Helix gọi đây là DSP 1 kênh. Hai kênh công suất không đồng nghĩa có hai kênh DSP độc lập như một ampli full-range.

DSP được thiết kế tập trung vào việc xử lý tín hiệu subwoofer: cắt tần, EQ, phase, delay, kiểm soát mức âm lượng và tối ưu sự liên kết giữa sub với hệ thống loa phía trước.

DeepImpact – xử lý bass bị cắt từ hệ thống zin

Một điểm riêng của ISM 400.2DSP là thuật toán DeepImpact.

Trên nhiều xe hiện đại, ampli hoặc đầu phát zin chủ động giảm bass khi tăng âm lượng hoặc sử dụng high-pass filter để bảo vệ loa nguyên bản.

Nếu lấy trực tiếp tín hiệu đó để đánh sub, ampli mạnh hơn chưa chắc giúp bass xuống sâu hơn vì ngay từ đầu tín hiệu thấp đã bị thiếu.

DeepImpact được Helix phát triển để xử lý vấn đề này.

Với tín hiệu OEM đã bị cắt bass, thuật toán có khả năng bù lại phần năng lượng tần số thấp bị mất. Với tín hiệu full-range, DeepImpact có thể phản ứng theo nội dung bản nhạc và bổ sung dải thấp khi cần.

Điều này đặc biệt hữu ích khi nâng cấp subwoofer nhưng vẫn giữ nguyên đầu phát và ampli zin.

BurrBrown ADC và AKM DAC 32-bit

Phần chuyển đổi tín hiệu của ISM 400.2DSP sử dụng:

• A/D Converter BurrBrown 32-bit
• D/A Converter AKM 32-bit

Đây là cấu hình đáng chú ý đối với một module ampli chỉ dành cho subwoofer.

Tín hiệu High-Level hoặc RCA được chuyển đổi sang digital để DSP xử lý, sau đó chuyển trở lại analog trước khi đi tới tầng công suất.

Việc sử dụng converter 32-bit giúp giữ đường tín hiệu sạch và tạo nền tảng tốt cho việc tuning dải trầm chính xác hơn.

High-Level 32V – dễ tích hợp với ampli zin

ISM 400.2DSP có cả RCA Input và High-Level Input stereo.

High-Level Input có khả năng nhận tín hiệu lên tới 32V RMS, phù hợp với nhiều ampli OEM công suất cao trên xe đời mới.

Công nghệ ADEP.3 giúp module tương thích tốt hơn với những hệ thống zin có chức năng kiểm tra tải loa.

Thiết bị cũng hỗ trợ Auto Turn-On theo tín hiệu High-Level, thuận tiện khi nâng cấp sub mà vẫn giữ nguyên hệ thống nguồn phát của xe.

DirectDSP – dùng như ampli sub thuần

Một tính năng khá thực tế là DirectDSP.

Khi kích hoạt, tín hiệu đầu vào có thể đi trực tiếp tới tầng công suất mà không thông qua phần xử lý DSP bên trong.

Điều này hữu ích khi hệ thống đã có một DSP chính như Helix, Brax hoặc một bộ xử lý khác đảm nhiệm toàn bộ crossover, EQ, phase và delay.

Lúc đó ISM 400.2DSP có thể được sử dụng đơn giản như một ampli công suất nhỏ gọn dành cho subwoofer.

Thay trực tiếp terminal trên thùng sub Helix Impact

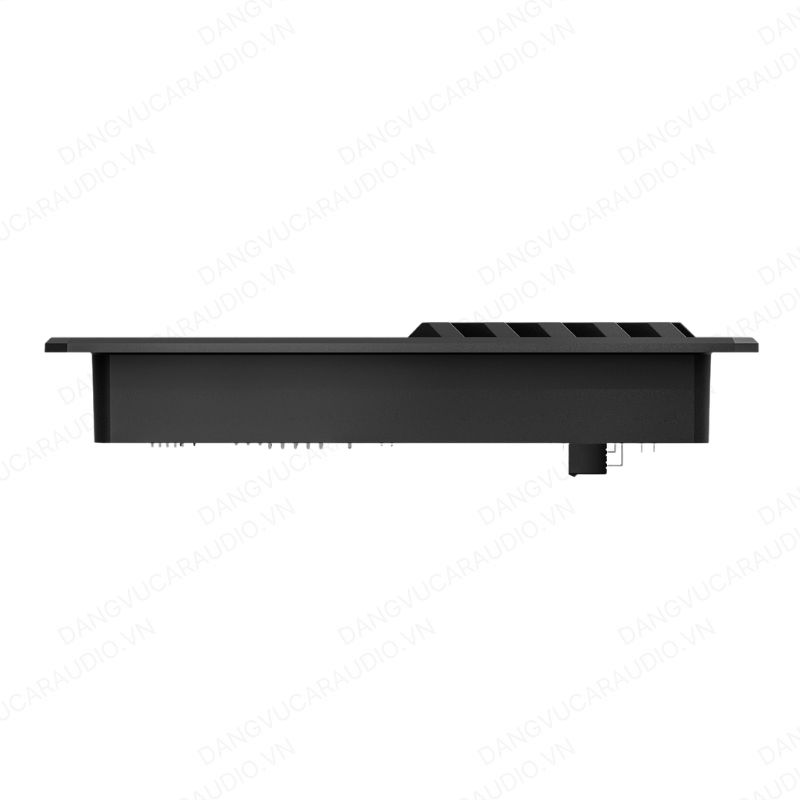

ISM 400.2DSP còn được thiết kế theo dạng module có thể lắp trực tiếp vào một số thùng sub Helix Impact.

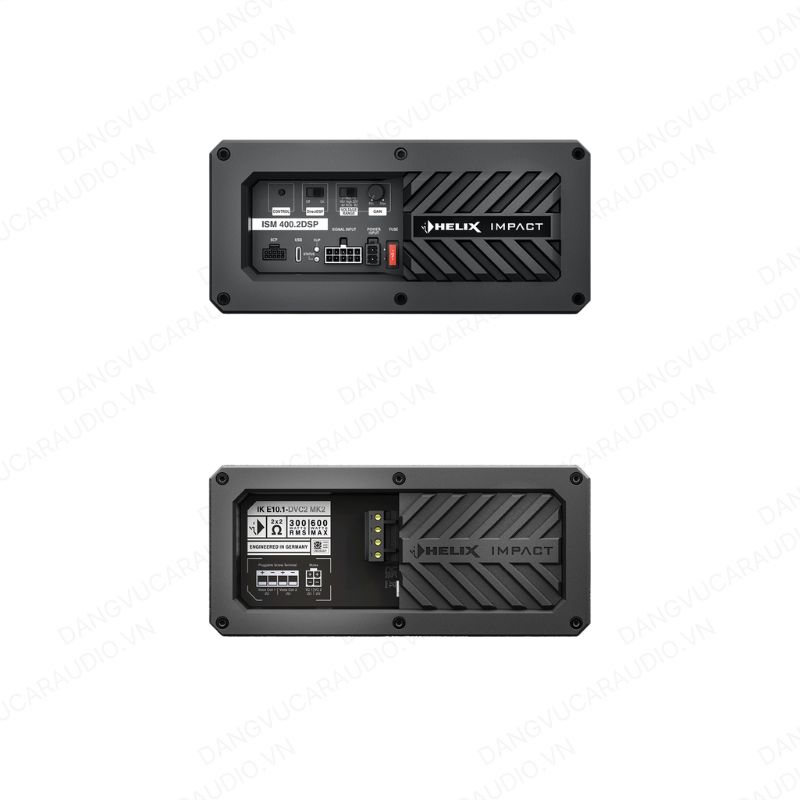

Với các mẫu ISM-ready sử dụng sub dual voice coil 2×2Ω, kỹ thuật viên có thể tháo terminal thụ động và thay bằng module ISM 400.2DSP.

Các mẫu tương thích chính hãng gồm:

• Helix Impact IK ES10.1-DVC2 MK2
• Helix Impact IK E8.1-DVC2 MK2

DSP PC-Tool 6 cũng có preset dành cho các thùng sub tương thích, giúp rút ngắn bước thiết lập ban đầu.

Ngoài các thùng có sẵn, module vẫn có thể được sử dụng để thiết kế một thùng sub active riêng.

EV Ready – phù hợp xe điện và hybrid

ISM 400.2DSP được Helix định hướng là EV Ready.

Nguồn cấp hoạt động từ 10,5 – 18V và có khả năng duy trì hoạt động khi điện áp sụt xuống 6V trong thời gian ngắn.

Class HD có hiệu suất cao cũng giúp giảm nhiệt và mức tiêu thụ điện so với việc sử dụng một ampli kích thước lớn hơn cho cùng mục đích.

Điều này phù hợp với những hệ thống xe điện hoặc hybrid cần một giải pháp subwoofer gọn, công suất vừa đủ và không tạo thêm tải điện không cần thiết.

Tuning bằng DSP PC-Tool 6

ISM 400.2DSP sử dụng DSP PC-Tool 6, cùng hệ sinh thái tuning của các DSP Helix hiện tại.

Ngoài các chức năng cơ bản cho subwoofer, thiết bị còn hỗ trợ:

• DeepImpact
• InputEQ
• Advanced Input Signal Analyzer – AISA
• TuneEQ
• Augmented Bass Processing
• Dynamic Loudness Control
• Remote Tone Control

Điều quan trọng khi tuning sub không chỉ là “tăng bass”.

Subwoofer cần được căn đúng crossover, phase, delay và mức âm lượng để liên kết với midbass phía trước. Nếu các phần này sai, bass có thể nhiều nhưng bị cứng, chậm hoặc tách khỏi sân khấu phía trước.

Đối tượng phù hợp

Helix Impact ISM 400.2DSP phù hợp với:

• Xe muốn bổ sung subwoofer nhưng giữ nguyên hệ thống zin.
• Hệ thống sử dụng sub dual voice coil 2×2Ω.
• Người cần khoảng 400W RMS cho sub nhưng muốn thiết bị rất gọn.
• Xe điện hoặc hybrid cần hạn chế kích thước và mức tiêu thụ điện.
• Người sử dụng thùng Helix Impact ISM-ready.
• Hệ thống đã có DSP riêng và chỉ cần một ampli sub nhỏ gọn thông qua DirectDSP.

Kết luận chuyên môn

Helix Impact ISM 400.2DSP là một sản phẩm có mục tiêu rất rõ: nâng cấp subwoofer theo cách gọn và kiểm soát tốt hơn, đặc biệt trên những xe vẫn giữ hệ thống âm thanh OEM.

Hai kênh công suất 2×200W RMS @2Ω, DSP 64-bit, converter BurrBrown/AKM 32-bit và thuật toán DeepImpact giúp thiết bị không chỉ làm nhiệm vụ khuếch đại mà còn xử lý được một trong những vấn đề khó nhất khi thêm sub vào xe zin: tín hiệu bass đầu vào đã bị cắt hoặc thay đổi.

Khả năng lắp trực tiếp vào thùng Helix Impact tương thích cũng giúp toàn bộ hệ thống trở thành một giải pháp sub active gọn hơn rất nhiều so với cách lắp ampli rời thông thường.

Phân phối tại Dang Vu Car Audio

Dang Vu Car Audio cung cấp Helix Impact ISM 400.2DSP cho các hệ thống âm thanh xe hơi. Chúng tôi hỗ trợ kiểm tra tín hiệu zin, lựa chọn subwoofer, thiết kế thùng và tuning sub phù hợp với hệ thống loa phía trước.

• Demo tại showroom
• Tư vấn phối ghép chi tiết: 0796696666
• Bảo hành chính hãng – hỗ trợ lâu dài

Helix Impact ISM 400.2DSP – module AMP sub 2×200W RMS @2Ω tích hợp DSP, phù hợp cho những hệ thống cần bổ sung dải trầm gọn nhưng vẫn kiểm soát sâu bằng DSP.
