Module nâng cấp Brax DSP Output Analog ESS

BRAX DSP Upgrade Output Analog ESS – Module DAC nâng cấp đầu ra Analog

Đây thực chất là thiết bị gì?

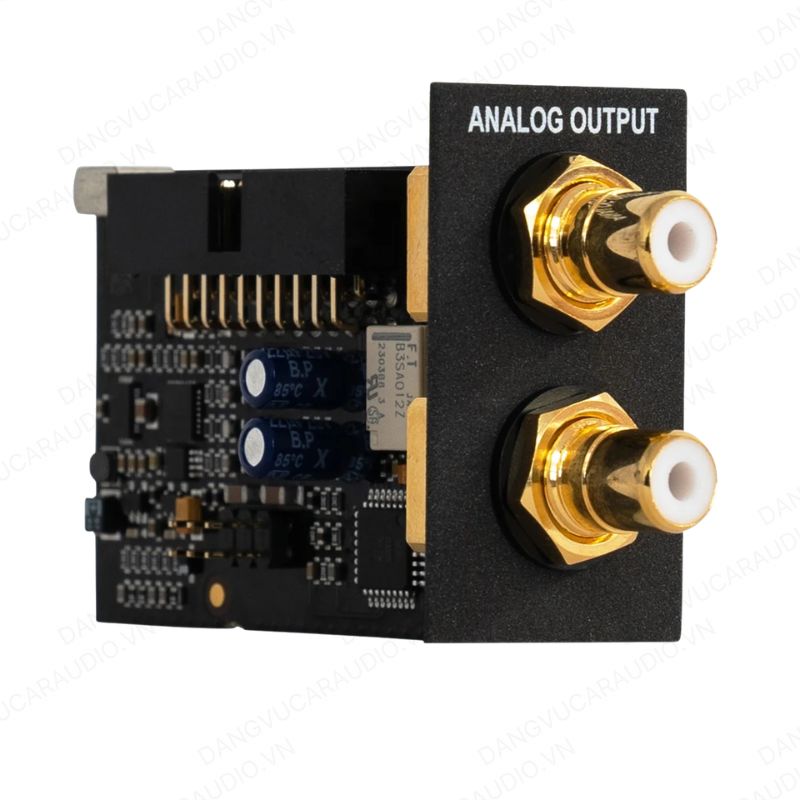

BRAX DSP Upgrade Output Analog ESS là module nâng cấp đầu ra Analog 2 kênh dành cho BRAX DSP.

Nói đơn giản, BRAX DSP xử lý tín hiệu ở dạng digital. Trước khi tín hiệu được đưa qua RCA tới ampli analog, nó cần được chuyển đổi từ Digital sang Analog.

Module Output Analog ESS chính là phần đảm nhiệm quá trình này.

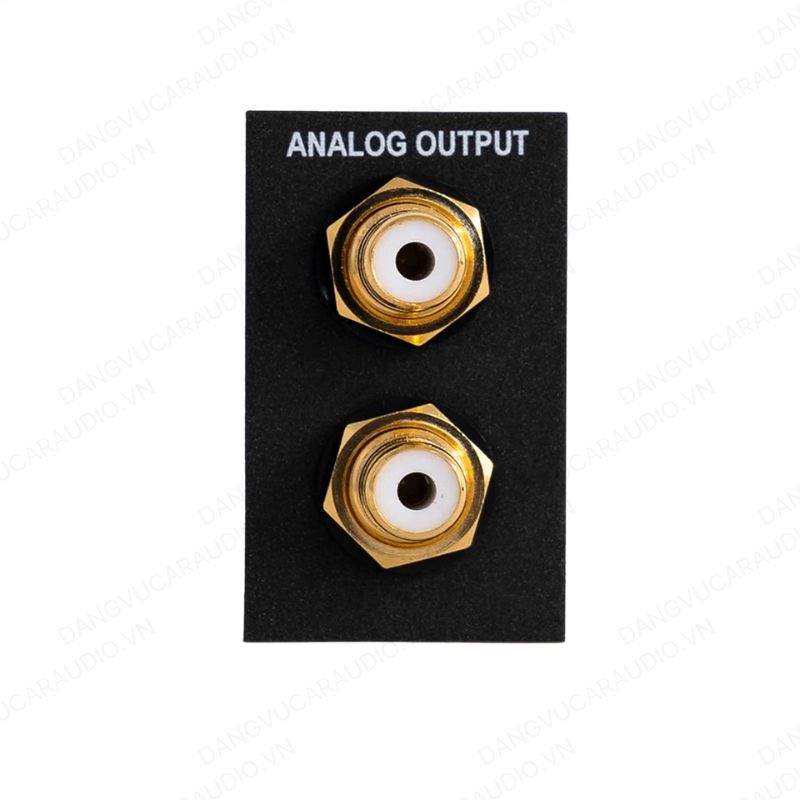

Mỗi module tạo ra 2 kênh RCA Analog Output, đồng thời tích hợp DAC và tầng analog chất lượng cao.

Vì BRAX DSP sử dụng thiết kế module, người chơi có thể lựa chọn loại output phù hợp với cách xây dựng hệ thống thay vì bị cố định ngay từ đầu.

DAC ESS ES9039Q2M – Trung tâm của module

Điểm quan trọng nhất trên module này là DAC ESS Technology ES9039Q2M 32-bit.

Đây là DAC 2 kênh sử dụng kiến trúc HyperStream IV Dual DAC và SABRE HiFi của ESS.

Nhiệm vụ của DAC là chuyển tín hiệu digital đã được BRAX DSP xử lý thành tín hiệu analog trước khi đưa sang ampli.

Ở một hệ thống Hi-End, quá trình D/A này rất quan trọng.

DSP có thể xử lý tín hiệu rất chính xác, nhưng nếu tầng chuyển đổi phía sau không đủ tốt thì chất lượng tín hiệu cuối cùng đưa tới ampli vẫn có thể bị ảnh hưởng.

BRAX vì vậy đầu tư riêng một module output sử dụng nền tảng ESS cho những hệ thống đặt yêu cầu cao về độ phân giải và độ méo.

Tầng Analog sử dụng OPA1612

Sau DAC ES9039Q2M, tín hiệu tiếp tục đi qua Op-Amp TI/BurrBrown OPA1612 SoundPlus.

Đây là tầng analog nằm ngay trước RCA Output.

BRAX còn thiết kế nguồn theo dạng Dual-Supply, trong đó mỗi kênh stereo có phần nguồn riêng nhằm hạn chế sự ảnh hưởng lẫn nhau giữa các kênh.

Sự kết hợp giữa DAC ESS và OPA1612 giúp module đạt nền nhiễu rất thấp, độ méo nhỏ và khả năng tách kênh cao.

Output 2V / 4V / 8V – Dễ phối ghép ampli

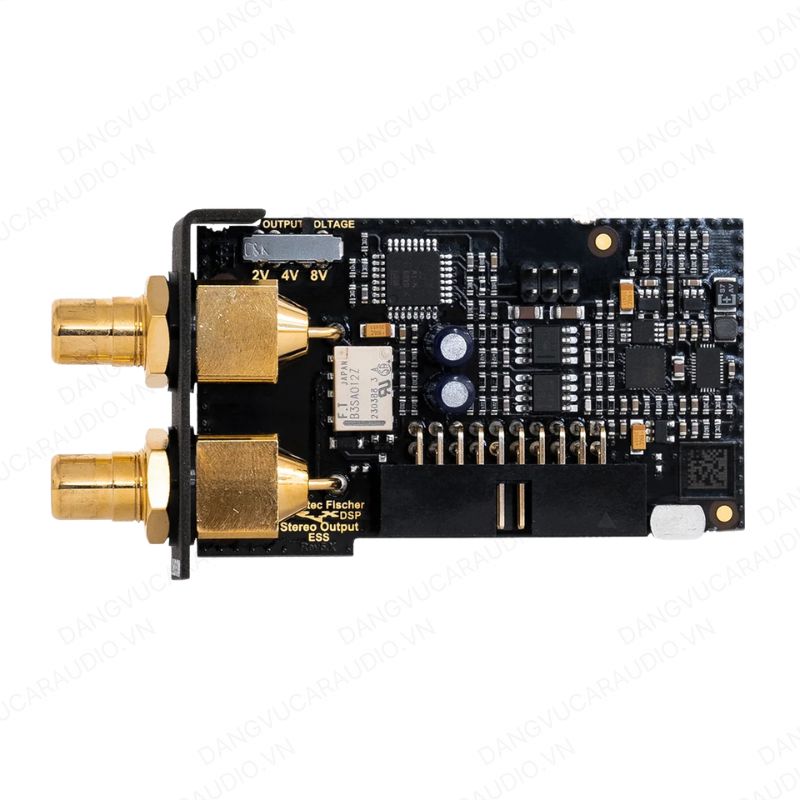

Điện áp RCA Output của module có thể lựa chọn:

• 2V RMS
• 4V RMS
• 8V RMS

Đây là một tính năng rất hữu ích khi phối ghép BRAX DSP với nhiều loại ampli khác nhau.

Không phải cứ output càng cao là càng tốt.

Mức điện áp nên được lựa chọn dựa trên input sensitivity của ampli để xây dựng gain structure hợp lý.

Nếu ampli hỗ trợ input voltage cao, sử dụng output 8V có thể giúp tăng tỷ lệ tín hiệu trên nhiễu trên đường truyền RCA, nhưng gain của toàn bộ hệ thống vẫn phải được thiết lập đúng.

7 bộ lọc FIR cho tầng DAC

Module Output Analog ESS còn cung cấp 7 kiểu Digital FIR Output Filter có thể lựa chọn bằng phần mềm.

Các filter này thay đổi cách DAC xử lý tín hiệu ở quá trình chuyển đổi Digital sang Analog.

Đây không phải crossover dành cho loa.

Nó là filter nằm ngay trong tầng chuyển đổi của DAC, cho phép người dùng lựa chọn đặc tính reconstruction filter phù hợp với cách xây dựng hệ thống.

Module được BRAX DSP tự động nhận diện và các thông số liên quan có thể được theo dõi trong DSP PC-Tool từ phiên bản phù hợp.

Khi nào cần nâng cấp module ESS?

Module này đặc biệt phù hợp khi BRAX DSP hiện tại đang sử dụng module output analog đời trước và người chơi muốn nâng cấp tầng D/A.

Nó cũng phù hợp với những hệ thống:

• Sử dụng BRAX DSP làm trung tâm xử lý.
• Dùng ampli analog kết nối bằng RCA.
• Hệ thống SQ và Hi-End có độ phân giải cao.
• Người muốn nâng cấp tầng DAC mà không phải thay toàn bộ DSP.
• Hệ thống sử dụng nguồn phát, loa và ampli đủ tốt để khai thác sự khác biệt của tầng output.

Nếu hệ thống sử dụng Digital SPDIF Output từ BRAX DSP xuống ampli digital, thì module Analog ESS lại không phải phần bắt buộc, bởi lúc đó việc D/A được thực hiện ở thiết bị phía sau.

Điểm đáng giá của thiết kế module BRAX DSP

Điểm hay của BRAX DSP nằm ở kiến trúc modular.

Thay vì khi công nghệ DAC thay đổi phải thay toàn bộ DSP, BRAX cho phép nâng cấp riêng phần input hoặc output.

Module ESS này là một ví dụ.

Người đang sử dụng BRAX DSP có thể nâng cấp riêng hai kênh output lên nền tảng DAC mới mà vẫn giữ nguyên phần xử lý DSP, nguồn và toàn bộ hệ thống phía trước.

Nếu hệ thống cần nhiều kênh analog ESS, có thể sử dụng nhiều module tương ứng với số lượng output cần thiết.

Kết luận chuyên môn

BRAX DSP Upgrade Output Analog ESS không phải một bộ xử lý tín hiệu độc lập mà là module DAC 2 kênh dành cho đầu ra Analog của BRAX DSP.

Giá trị chính nằm ở DAC ESS ES9039Q2M 32-bit, Op-Amp OPA1612, nguồn Dual-Supply riêng cho từng kênh, output lựa chọn 2/4/8V và khả năng hoạt động ở sampling rate 192 kHz.

Đây là một nâng cấp đáng quan tâm với những hệ thống BRAX DSP sử dụng ampli analog và muốn đầu tư sâu hơn vào chất lượng của tầng chuyển đổi D/A trước khi tín hiệu được đưa tới amplifier.
