Amplifiers Brax Mx4 Pro 4×300W / Bridge 2×600W

BRAX MATRIX MX4 PRO – Amplifier Hi-End 4 kênh 300W Class AB

Thiết kế kỹ thuật – Ampli Hi-End 4 kênh đầu bảng của BRAX

BRAX MATRIX MX4 PRO là ampli Hi-End 4 kênh được BRAX phát triển cho những hệ thống âm thanh xe hơi yêu cầu rất cao về công suất, khả năng kiểm soát loa và chất lượng đường tín hiệu.

Điểm đặc biệt của MX4 PRO nằm ở việc kết hợp một thiết kế Class AB truyền thống với khả năng nhận tín hiệu digital trực tiếp, tạo nên một ampli vừa giữ triết lý khuếch đại analog của BRAX, vừa phù hợp với những hệ thống Hi-End sử dụng DSP và nguồn phát digital hiện đại.

Khác với BRAX GX2400 hay GX2000 chủ yếu sử dụng tín hiệu analog RCA, MX4 PRO được trang bị cả đầu vào RCA và SPDIF Optical/Coaxial.

Điều này cho phép ampli hoạt động như một tầng khuếch đại analog truyền thống hoặc trở thành mắt xích cuối trong một hệ thống digital hoàn chỉnh.

Công suất 300W mỗi kênh ở cả 4Ω, 2Ω và 1Ω

Một trong những điểm đáng chú ý nhất của MX4 PRO là khả năng duy trì 300W RMS mỗi kênh bất kể tải loa ở 4 Ohm, 2 Ohm hay 1 Ohm.

Thông thường, công suất ampli sẽ tăng đáng kể khi trở kháng loa giảm.

MX4 PRO được BRAX thiết kế theo một hướng khác.

Nguồn regulated và tầng công suất được kiểm soát để ampli giữ mức công suất 300W trên một dải trở kháng rất rộng.

Nhờ đó, người thiết kế hệ thống có nhiều tự do hơn trong việc lựa chọn driver mà không phải quá phụ thuộc vào việc loa sử dụng trở kháng 4 Ohm, 2 Ohm hay 1 Ohm.

Khi bridge, MX4 PRO có thể cung cấp 600W RMS cho mỗi cặp kênh và hỗ trợ cả tải bridge 4 Ohm lẫn 2 Ohm.

Đây là khả năng rất hiếm trên ampli Class AB Hi-End.

32 MOSFET lựa chọn thủ công – Triết lý quen thuộc của BRAX

MX4 PRO sử dụng 32 transistor MOSFET Hi-End được lựa chọn thủ công.

BRAX thực hiện quá trình đo và matching transistor nhằm lựa chọn những linh kiện có đặc tính điện gần nhau nhất trước khi lắp ráp vào từng ampli.

Mục tiêu không đơn giản là sử dụng linh kiện cao cấp mà là đảm bảo các transistor trong tầng khuếch đại làm việc đồng đều.

Đây cũng là một trong những đặc điểm xuyên suốt trên các ampli BRAX cao cấp.

Mỗi MX4 PRO được chế tạo theo đơn đặt hàng, có số serial riêng được lưu lại trong cơ sở dữ liệu của hãng và được hoàn thiện tại Đức.

Nguồn điện trên 1.800W – Nền tảng phía sau 4 kênh công suất lớn

Để duy trì 300W trên cả bốn kênh ở nhiều mức trở kháng khác nhau, MX4 PRO sử dụng một hệ thống nguồn rất lớn.

BRAX trang bị các biến áp nguồn hình xuyến được thiết kế riêng với tổng khả năng cung cấp nguồn trên 1.800W.

Nguồn điện cho từng cặp kênh cũng được tách và ổn định riêng nhằm hạn chế sự ảnh hưởng giữa các tầng công suất.

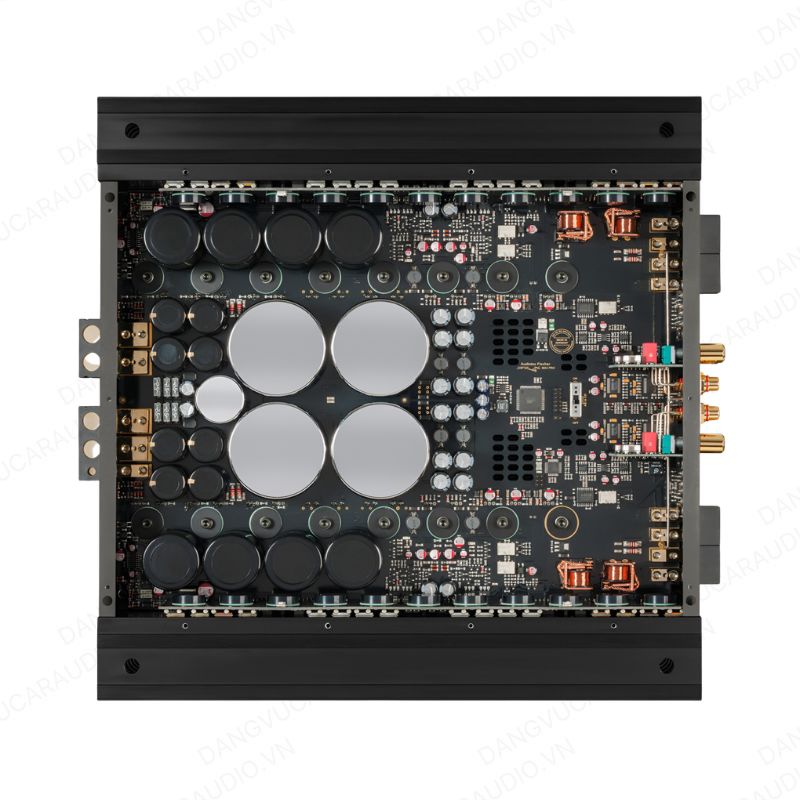

Bên trong ampli sử dụng hệ thống tụ điện ESR thấp với tổng dung lượng 40.000 µF, kết hợp cuộn choke 300A nhằm làm phẳng những dòng điện đỉnh từ phần nguồn.

Bo mạch của MX4 PRO sử dụng cấu trúc bốn lớp đồng lớn để giảm trở kháng đường dẫn và tăng khả năng truyền dòng.

Đây là những chi tiết cho thấy BRAX không đơn giản tăng số lượng transistor để đạt công suất lớn mà đầu tư rất sâu vào toàn bộ phần nguồn phía trước.

Damping Factor trên 1.400 – Khả năng kiểm soát driver cao

MX4 PRO có damping factor trên 1.400 tại 4 Ohm.

Đối với một hệ thống âm thanh Hi-End, damping factor cao giúp ampli kiểm soát chuyển động của màng loa tốt hơn sau khi tín hiệu kết thúc.

Điều này đặc biệt có ý nghĩa khi MX4 PRO được sử dụng cho những driver như midbass hoặc woofer.

Tiếng trống có thể đạt độ gọn và tốc độ tốt hơn, đồng thời giảm cảm giác màng loa tiếp tục dao động không cần thiết sau transient.

Với tweeter và midrange, ưu điểm của MX4 PRO lại nằm nhiều hơn ở nền nhiễu thấp, độ méo rất nhỏ và khả năng giữ chi tiết khi hệ thống chơi ở dynamic lớn.

BRAX công bố THD của MX4 PRO dưới 0,0005%, cho thấy ampli được thiết kế theo hướng độ tuyến tính rất cao.

Digital Input – Điểm khác biệt lớn của MX4 PRO

MX4 PRO không chỉ có bốn đầu vào RCA.

Ampli còn được trang bị đầu vào Optical SPDIF và Coaxial SPDIF, trong đó Coaxial có thể nhận tín hiệu digital với sampling rate lên tới 192 kHz.

Tín hiệu digital được chuyển đổi bên trong ampli bởi DAC BurrBrown 24-bit.

Điều này cho phép xây dựng hệ thống theo hướng:

Nguồn phát → BRAX DSP → Digital SPDIF → MX4 PRO → Loa

Thay vì:

Nguồn phát → DSP → DAC → RCA → Ampli → Loa

Khi sử dụng digital input, quá trình chuyển đổi Digital sang Analog diễn ra ngay bên trong MX4 PRO, gần tầng công suất hơn.

Cách xây dựng này giúp giảm chiều dài của đường tín hiệu analog và hạn chế thêm những điểm có khả năng bị ảnh hưởng bởi nhiễu.

DiSAC – Điều khiển âm lượng mà không giảm độ phân giải digital

Một trong những công nghệ đặc biệt nhất khi kết hợp MX4 PRO với BRAX DSP là DiSAC – Digital Signal Analog Controlled.

Trong nhiều hệ thống digital, khi giảm volume bên trong DSP, mức tín hiệu digital cũng bị giảm theo. Ở mức volume thấp, điều này có thể làm giảm số bit hiệu dụng của tín hiệu.

BRAX xử lý vấn đề theo một cách khác.

BRAX DSP có thể đưa thông tin volume vào luồng tín hiệu SPDIF và gửi tới MX4 PRO.

MX4 PRO sau đó giải mã thông tin này và thực hiện điều chỉnh âm lượng bằng bộ điều khiển analog nằm sau DAC nhưng trước tầng công suất.

Nhờ đó, DSP có thể tiếp tục hoạt động với tín hiệu digital ở mức tối ưu trong khi volume thực tế được điều chỉnh ở miền analog ngay trước tầng khuếch đại.

Đây là một trong những điểm làm MX4 PRO đặc biệt phù hợp khi sử dụng đồng bộ với BRAX DSP.

Không crossover – Tập trung hoàn toàn vào khuếch đại

Tương tự GX2000 và GX2400, MX4 PRO không tích hợp HPF, LPF, Bass Boost hay các bộ crossover analog.

BRAX xác định những công việc này nên được thực hiện bởi DSP.

DSP xử lý crossover.

DSP xử lý EQ.

DSP xử lý phase và time alignment.

MX4 PRO tập trung hoàn toàn vào phần khuếch đại.

Việc loại bỏ các tụ coupling không cần thiết trong đường tín hiệu và sử dụng relay với tiếp điểm mạ vàng để chuyển tín hiệu cũng cho thấy BRAX ưu tiên giữ đường tín hiệu càng trực tiếp càng tốt.

Ứng dụng trong hệ thống thực tế

Với bốn kênh công suất 300W, MX4 PRO có thể đảm nhiệm rất nhiều vị trí trong một hệ thống Hi-End.

Trong hệ thống 2-way active, một MX4 PRO có thể đánh toàn bộ tweeter và midbass.

Trong hệ thống 3-way, ampli có thể được sử dụng cho midrange và midbass, trong khi một ampli khác đảm nhiệm tweeter hoặc subwoofer.

Với những driver midbass công suất lớn, mức 300W mỗi kênh kết hợp damping factor trên 1.400 mang lại dư địa công suất và khả năng kiểm soát rất tốt.

Hai cặp kênh cũng có thể bridge thành 600W để sử dụng cho woofer hoặc subwoofer SQ tùy cấu hình.

Đặc biệt, khi kết hợp MX4 PRO với BRAX DSP qua digital input, người chơi có thể xây dựng một hệ thống mà tín hiệu được duy trì ở dạng digital từ nguồn phát tới ngay trước tầng khuếch đại công suất.

Ưu điểm kỹ thuật

• Amplifier Hi-End Class AB 4 kênh.
• 300W RMS mỗi kênh ở cả 4Ω, 2Ω và 1Ω.
• Bridge 600W mỗi cặp kênh.
• Ổn định tới tải 1 Ohm.
• 32 MOSFET Hi-End lựa chọn thủ công.
• Damping Factor trên 1.400.
• THD dưới 0,0005%.
• Nguồn switching regulated công suất trên 1.800W.
• Hệ thống tụ nguồn tổng dung lượng 40.000 µF.
• PCB bốn lớp đồng lớn.

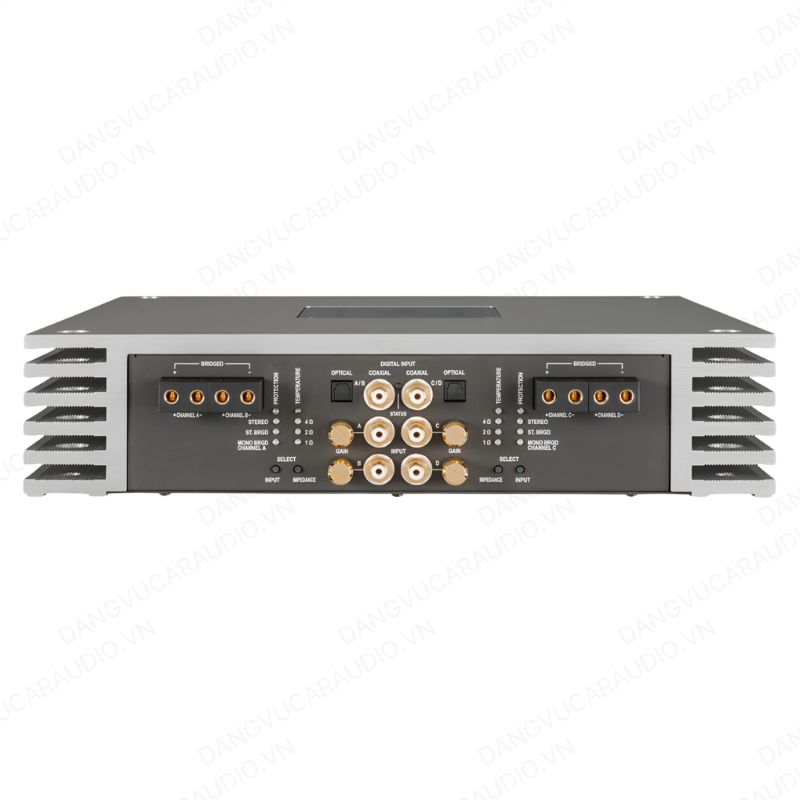

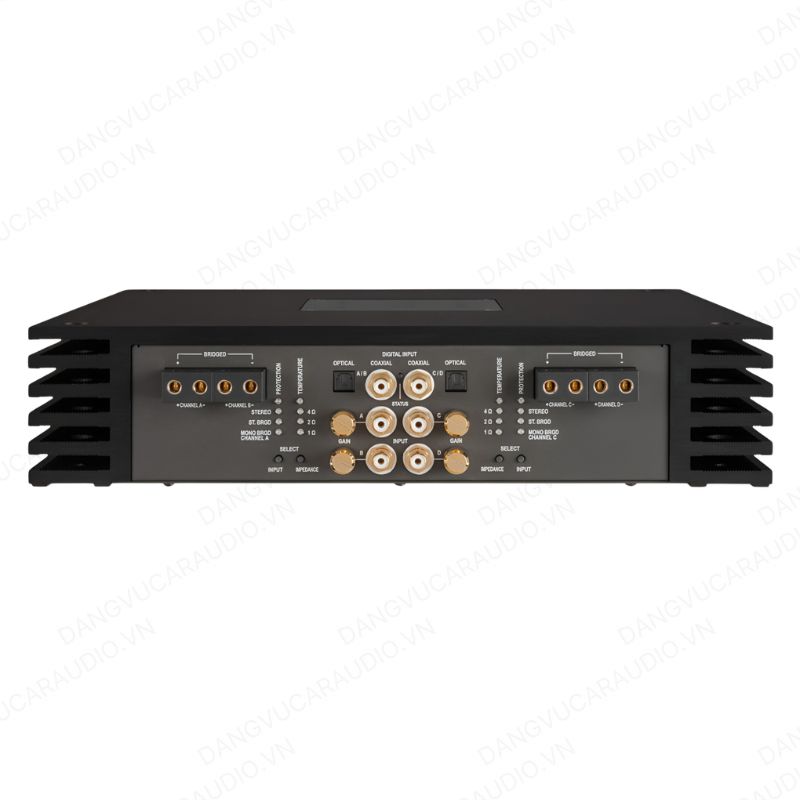

• Có RCA, Optical và Coaxial Digital Input.
• DAC BurrBrown 24-bit tích hợp.
• Hỗ trợ DiSAC khi kết hợp với BRAX DSP.

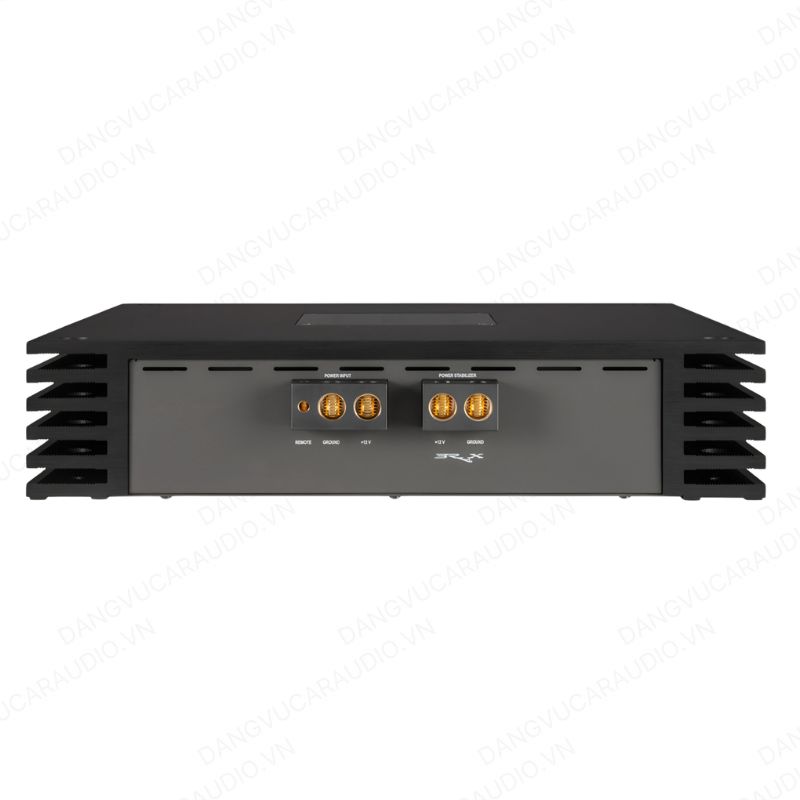

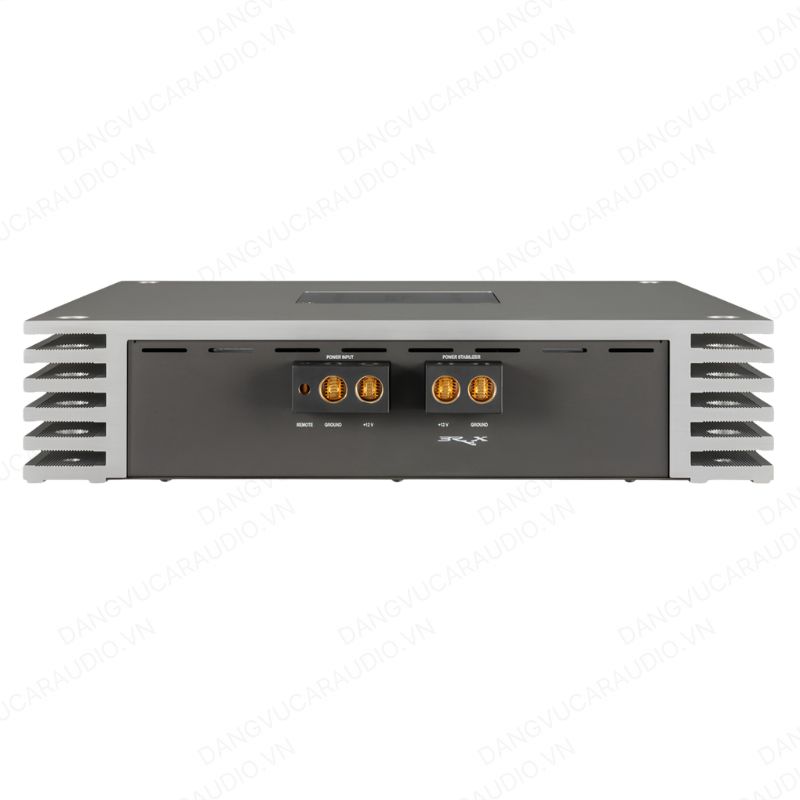

• Có cổng kết nối BRAX Power Stabilizer.
• Hỗ trợ Start-Stop.
• Sản xuất và hoàn thiện tại Đức.

Đối tượng phù hợp

BRAX MX4 PRO phù hợp với:

• Người chơi SQ và Hi-End Car Audio.
• Hệ thống 2-way, 3-way hoặc 4-way active cao cấp.
• Driver yêu cầu công suất lớn và khả năng kiểm soát cao.
• Hệ thống sử dụng BRAX DSP và muốn duy trì đường tín hiệu digital tới ampli.
• Người cần ampli ổn định với tải 4Ω, 2Ω hoặc 1Ω.
• Hệ thống demo hoặc thi đấu SQ cần nền tảng khuếch đại cao cấp và ổn định.

Kết luận chuyên môn

BRAX MATRIX MX4 PRO không đơn giản là một ampli Class AB 4 kênh công suất lớn.

Điểm đặc biệt nằm ở khả năng giữ 300W mỗi kênh trên cả tải 4Ω, 2Ω và 1Ω, damping factor cao, nguồn điện trên 1.800W và quy trình lựa chọn transistor rất kỹ của BRAX.

Đồng thời, Optical, Coaxial, DAC BurrBrown và công nghệ DiSAC giúp MX4 PRO kết nối trực tiếp giữa thế giới ampli analog truyền thống và hệ thống âm thanh digital hiện đại.

Đây là lựa chọn phù hợp khi người chơi muốn một ampli vừa có chất lượng khuếch đại Hi-End, công suất lớn, khả năng kiểm soát cao, vừa có thể xây dựng đồng bộ cùng BRAX DSP trong một hệ thống digital hoàn chỉnh.
